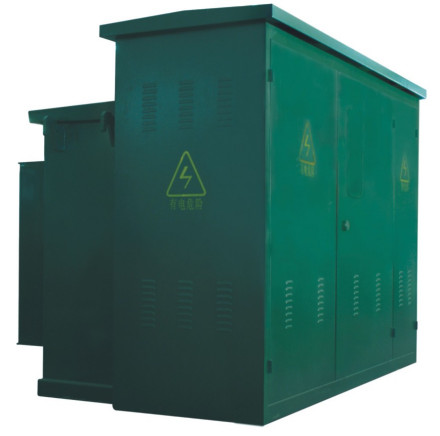

柜式變壓器相對于箱式變壓器結構較為簡單，設備的主體仍為變壓器。相關的設備要少一些，如在箱體內有變壓器、高壓斷路器、電纜終端、氧化鋅避雷器等。

設備特點

      1.采用雙熔絲全范圍保護方式，大大降低了運行成本。

2.采用國內9型、11型配電變壓器，損耗低，噪音低，使用壽命長。

3.可用于終端供電和環網供電，轉換十分方便，保證了供電的可靠和靈活性。

4.10kV套管電纜頭可在200A負荷電流下多次插拔，在緊急情況下作負荷開關使用，并具有隔離開關的特點。

5.全密封、結構緊湊、全絕緣、外形美觀、體積僅為箱式變電站（歐式箱變）的1/3左右。無須配電房，可直接安放在室內或室外，也可安放在街道兩旁和綠化帶內，可靠地保證了人身安全，既是供電設施，又可裝點環境。

使用環境

海拔：小于等于1000M

環境溫度：最高氣溫+40度，最低氣溫-30度 矮化型

溫度：日平均值不大于95[%]，月平均值不大于90[%]

安裝環境：周圍空氣應不受腐蝕性可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動

安裝環境應無明顯污穢，無爆炸性、腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊。地震引發的地面加速度ag：水平方向低3　m/s2，垂直方向低于1．5　m/s2（設計中不需特殊考慮此限度內的地震問題）。

柜式變壓器將傳統變壓器集中設計在箱式殼體中，具有體積小、重量輕、低噪聲、低損耗、高可靠性等特點，廣泛應用于住宅小區、商業中心、輕站、機場、廠礦、企業、醫院、學校等場所。
