箱式變電站，很多非技術人員都不了解什么叫美式箱變，什么叫YBW預裝式歐式變電站，是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，將變壓器降壓、低壓配電等功能有機的結合在一起，安裝移動的鋼結構箱，特別適合城網建設和改造，箱式變電站適用于礦山、工廠企業和風力發電站，它替代了原有的土建配電房與電站，成為運用廣泛的成套變配電裝置。

 美式箱變特點及應用

其中組合式變電站，又名美式箱變，按照油箱結構分為共箱式和分箱式兩種，其優點有體積小占地面積小、便于安放，與小區的環境相協調，可以縮短低壓電纜的長度，降低線路損耗，降低了供電配套的造價。但缺點有供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置；由于不同容量箱變的土建基礎不同，當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電改造時間，工程的難度同時增加。

應用：美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因為就是箱變發生故障，對居民的影響不大，但不適應于小高層和高層。

歐式箱變特點及應用

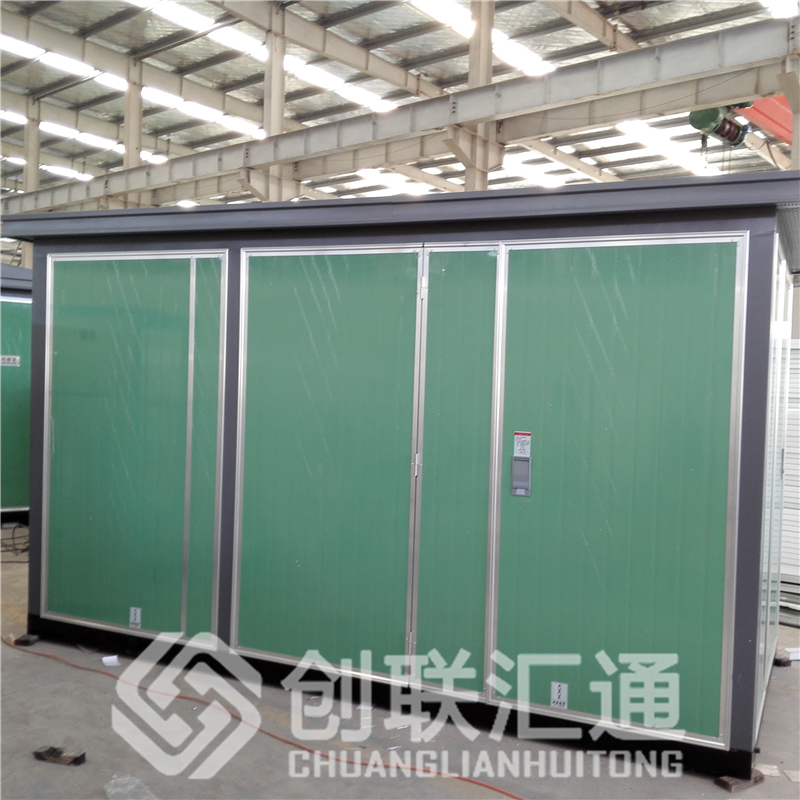

YBW預裝式歐式變電站，采用環網型和終端型兩類。其優點在于輻射較美式箱變要低，因為YBW預裝式歐式變電站的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，而且還有美式箱變的主要優點。也有體積較大，不利于安裝，對小區的環境布置有一定的影響等缺點；廣泛適用于多層住宅、小高層、高層和其他的較重要的建筑物。

YBW預裝式歐式變電站與美式箱變的區別

1.YBW預裝式歐式變電站采用高、低壓開關柜，變壓器組成的方式，70年代后期從法國、德國等國引進中國的

2. 美式箱變從90年代引進中國，結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中；避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中。

1.YBW預裝式歐式變電站由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。 華式箱變采用集裝箱式一體機，產品體積比美式箱變大。

三，從保護方面來看，YBW預裝式歐式變電站高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，高壓配電柜低壓配電柜用熔斷器的撞針使負荷開關三相同時分閘，美式變壓器避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護。

美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。
